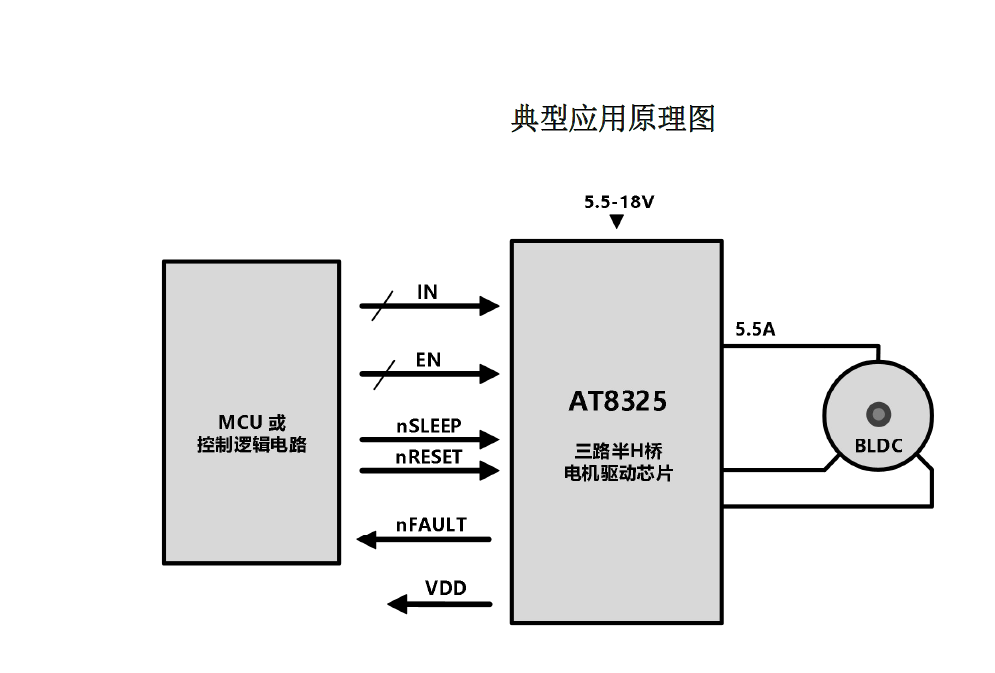

AT8313/AT8325是一款包含三路半桥且可独立控制的驱动芯片，用于驱动一个三相直流无刷电机，或驱动螺线管等其它负载。每路半桥高、低边均配置N通道功率MOSFET，可输出5.5A峰值电流。低边MOSFET的源端，即芯片的功率地可选择接检流电阻到地，以检测流过的电流。

内部关断功能包含过流保护，短路保护，欠压锁定保护和过温保护，并提供一个错误输出管脚。

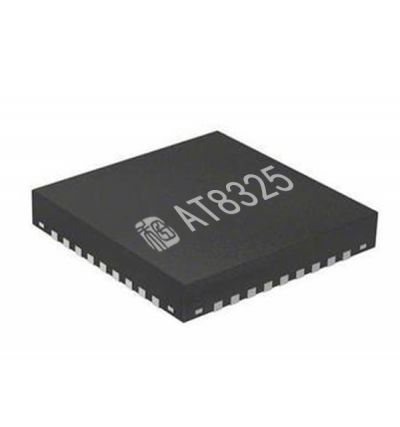

AT8313/AT8325提供三种封装，并都带有裸露散热焊盘，能有效改善散热性能。三种封装分别是QFN24（4mm×4mm），QFN36（6mm×6mm）和TSSOP28 (9.7 mm ×4.4mm)。三种封装为无铅封装，引框采用100%无锡电镀

特点

• 三路独立半桥电机驱动器

• 驱动三相无刷直流电机（BLDC）

• 三个独立用于电流检测的接地引脚

• 低R DS(ON) 电阻，高、低边总140mΩ

• ±5.5A峰值输出电流

• 宽电压供电，5.5V-18V

• 过温保护

• 短路保护

• 欠压锁定保护

• 应用

• 手持云台

• 消费类产品

• 办公自动化设备

• 工厂自动化

•
